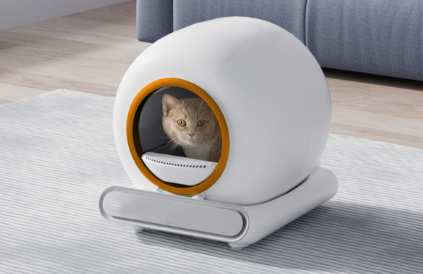

自動ペットゴミ箱は,制御された回転,掃き,廃棄物転送を必要とします.ギアモーター低速で信頼性の高いトルクを供給し 繰り返し回路で一貫性を保ち 家庭環境でも静かに動作しなければなりません
これらの要求を満たすために,設計者は機械的な負荷と作業サイクルに一致するパラメータを持つモーターを選択する必要があります.
についてNFP‐GM25‐370 DCギアモーターこのファミリーは,複数の電圧 (6V,12V,24V) と,さまざまなギアボックス比率をサポートし,異なる負荷シナリオに出力速度とトルクを調整します.
| 電圧 | 出力 |
|---|---|
| 6V DC | 1.6W |
| 12V DC | 2.0W |
| 24V DC | 3.0W |
| ソース:NFP‐GM25‐370データシート |
ギア比率の選択は,速度とトルクをバランスするために重要です.
| ギア比率 | 負荷なしの速度 (rpm) | 定速 (rpm) | 定数トルク (kg·cm) |
|---|---|---|---|
| 4.4:1 | 1350 | 1000 | 0.6 |
| 20:1 | 300 | 225 | 2.7 |
| 34:1 | 175 | 130 | 4.5 |
| 75:1 | 80 | 60 | 9.0 |
| 165:1 | 35 | 27 | 9.0 |
| ソース:ギアモーター仕様表 |
エンジニアリング 洞察:
例えば6Vのバージョンでは
洗浄サイクル中に材料の抵抗を処理するために持続的なトルクが必要です.341 または 75:1速度とトルクを調整し,過度のモーター負荷なしで信頼性の高い動作を可能にします.
廃棄物 輸送 システム に は,速さ よりも トーク が 主張 し て い ます.より 高い ギア 比率 を 選択 する こと は,繰り返す サイクル に 渡る 間 に 一貫 し た 動き を 確保 する こと に 役立ち ます.
重要な負荷要件を決定し,エンジンを過剰に動かすことなく,トルクマージンを提供するギア比率を選択する.
安定した電源と電流を制限し,電圧の低下を回避し,一貫した起動と停止行動を確保します.
精密なギアボックス統合と適切な潤滑は,家庭環境における騒音と振動を軽減し,全体的なユーザー満足度を向上させます.
標準化によって,GA25‐370 DCギアモーター設計計画において,エンジニアは自動ペットゴミ箱システムの機械的および電気的要件をより信頼的に合わせることができます.これはより安定,効率的で静かな動作につながります.消費者市場における競争力のあるスマートペット製品にとって重要なものです.
